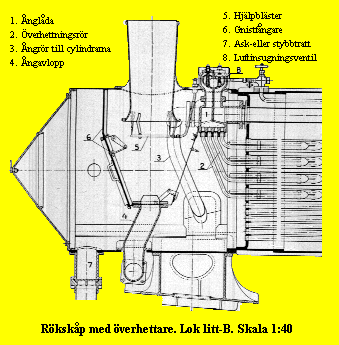

Överhettning av ångan sker genom att värme tillföres ångan på dess väg från pannan till cylindrarna, så att dess temperatur vid bibehållet tryck höjs med cirka 100 grader C.
Ångans volym ökas med omkring ¼ mot andvändningen av våt ånga som hade varit tidigare.
Drivhjulen ( kopplad
axel ) betecknas
alltid med bokstäver,
A = en axel, B = två
axlar, C = tre axlar
O.S.V
Alltså med
axelordning 2-B-1
menas två löphjulsaxlar
före 2 st drivhjul följt
av en löphjulsaxel.
Vikt = tjänstevikten,
längden = längd över
buffertarna.

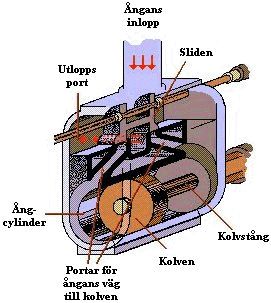

Till höger, slidens
rörelser för att
styra ångan rätt
väg till kolven.
