Stirling-motorer

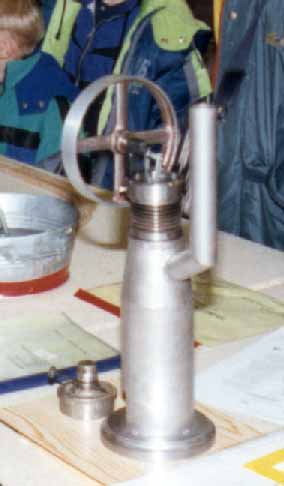

Detta är en av mig själv egenhändigt producerad stirlingmotor.

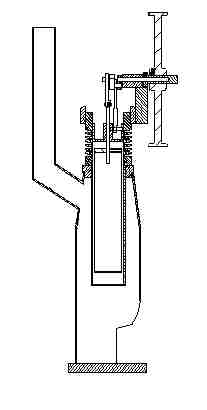

Så här ser ritningen ut till motorn. Cylinderdiametern är 40 mm och slaglängden är 14 mm. Normalt varvtal med en liten spritbrännare är 600-800 varv/min.
Avsikten var att kunna utnyttja en stirlingmotor i en radiostyrd modell.

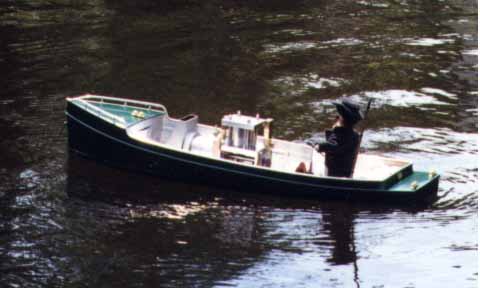

En varpbåt innehåller en motor och ett vajerspel och används vid flottning av timmer. Man gör fast båten i fören och med hjälp av spelet kan man dra in ett stort timmerlass.
Förebilden till denna modell användes av Billerud AB vid timmerflottning runt Sölje norr om Säffle och senare i Borgvik i Grums kommun.

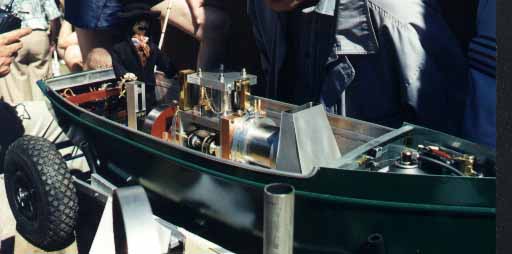

Staffan har byggt båten som är gjord i aluminium. Han har också gjort en så kallad "Staffanskruv" som ingår i motorn. Det är en rulle med ett spår som drar förflyttningskolven fram och tillbaka. Det speciella med just denna motor är att utgående axel och förflyttningskolvans fram och återgående rörelse är i samma riktning och då behövs en "Staffanskruv".
Jörgen har stängt in lite Boråsluft i motorn och hävdar bestämt att just Boråsluft är särskilt lämpad i detta sammanhang.
Här kan Du se fler konstruktioner av Jörgen Klasson.
Sidan producerad av Anders Granholm
